UWB650: Высокоточный модуль UWB для определения дальности и позиционирования в помещении.

Модуль UWB650, выпущенный компанией NiceRF, представляет собой модуль беспроводной связи, основанный на технологии сверхширокополосной связи (UWB) и совместимый со стандартным протоколом IEEE 802.15.4-2020. Модуль UWB650, разработанный на основе UWB3000F27, оснащен микросхемой усилителя высокой мощности мощностью 0,5 Вт. Пользователям не нужно проектировать какие-либо схемы, поскольку модуль UWB650 включает в себя модуль беспроводной связи и связанные с ним схемы, интегрированные с устройствами защиты от электростатического разряда для обеспечения эффективной статической защиты от электростатического разряда. Модуль UWB650 сочетает в себе функции передачи данных, двусторонней дальности (DS-TWR) и трехточечного планарного позиционирования технологии UWB в одном модуле. Пользователи могут легко использовать эти функции через интерфейс UART модуля без необходимости дополнительного проектирования и разработки.
___________________________________________________________________

Связаться с нами

Документы
Особенности и применение
Типичная схема применения
Механические размеры

Особенности и применение

Функции

  • Соответствует стандарту IEEE 802.15.4-2020 UWB и протоколу связи.
  • Поддерживает канал UWB 5 (6489,6 МГц)
  • Поддерживает скорость радиочастотного сигнала 6,8 Мбит/с и 850 Кбит/с.
  • Поддерживает преамбулы 3/4/9/10/11/12, при этом модули не могут обмениваться данными между различными конфигурациями преамбул.
  • Поддерживает несколько уровней мощности передачи, максимальная мощность передачи  0,5 Вт.
  • Передача данных на сверхдальние расстояния
  • Принимает двустороннюю двустороннюю дальность (DS-TWR)
  • Применяет трехточечный метод плоского позиционирования для точного расчета позиционирования.
  • Электростатическая защита (ESD)

Приложения

  • Позиционирование персонала в крупном промышленном производстве
  • Различные сценарии позиционирования в помещении
  • Расположение подземной угольной шахты
  • Расстановка персонала больницы

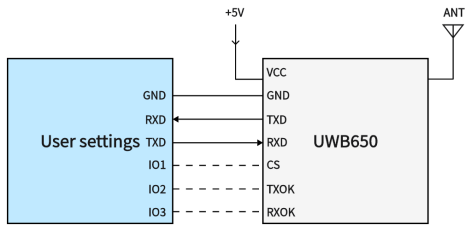

Типичная схема применения

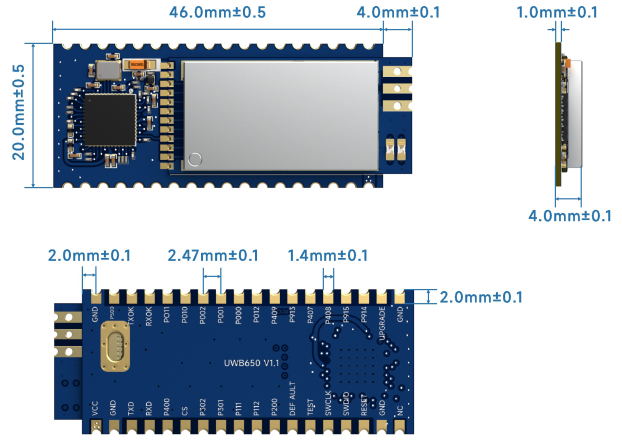

Механические размеры
