LG1301-PF : Радиочастотный модуль передатчика и приемника шлюза LoRaWAN

  • LG1301-PF — шлюз LoRaWAN. Он может работать с любым узлом LoRaWAN, соответствующим стандартному протоколу LoRaWAN V1.0.
  • Шлюз использует платформу Linux в качестве хоста. Он в основном состоит из концентратора, модуля GPS, Wi-Fi и Ethernet. Модуль GPS отправляет на хост кадры NMEA, содержащие данные о времени и географических координатах. Модуль GPS также выдает на sx1301 один импульс в секунду.
  • Шлюз получает радиочастотные данные от узлов и отправляет их на сервер. Он также получает данные с сервера и передает их узлам. Шлюз подключается к серверу через Ethernet или Wi-Fi.
___________________________________________________________________

Связаться с нами
Документы
Спецификации
Особенности и применение
Блок-схема
Механические размеры

Спецификации

Чип SX1301
Частота 433 МГц, 470 МГц, 868 МГц, 915 МГц
Выходная мощность 250мВт

Особенности и применение

Особенности шлюза LoRaWAN LG1301-PF

  • Поддерживается протокол LoRaWAN
  • Uart-интерфейс
  • Шифрование AES128
  • 8-канальная связь одновременно
  • Настраиваемые параметры
  • Поддержка GPS
  • Большой радиус действия
  • EU433M/EU868M/KR920M/AS923M/CN780M/CN470M/US915M/AS915M

Применение шлюза LoRaWAN LG1301-PF

  • Умный город
  • Интеллектуальный учет (счетчик воды, электричества, газа)
  • Сельскохозяйственный мониторинг
  • Контроль орошения
  • Интернет вещей (IoT)
  • М2М
  • Беспроводные датчики
Беспроводные системы сигнализации и безопасности

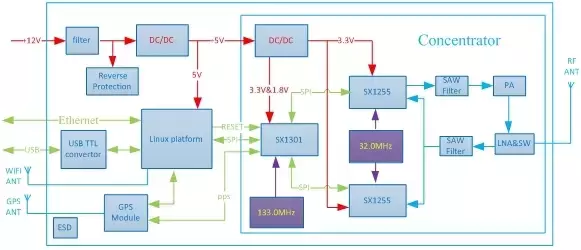

Блок-схема

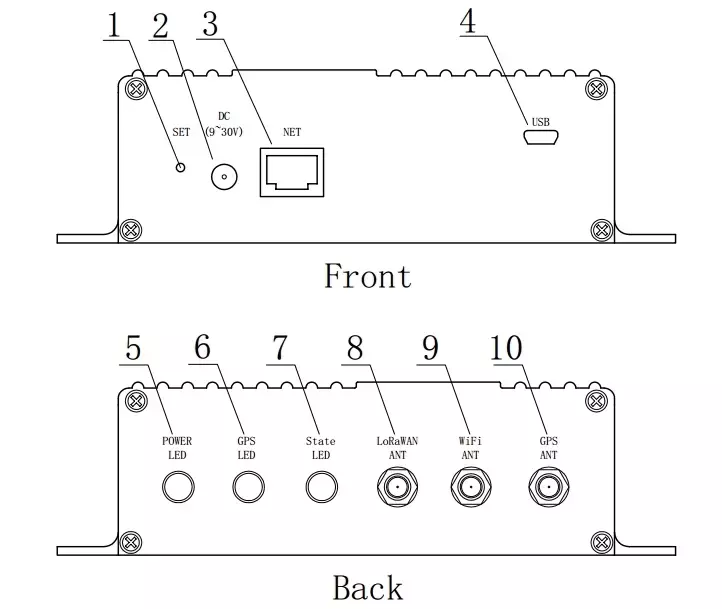

Механические размеры
