LoRaWan1301: Встроенный малогабаритный модуль шлюза LoRaWan SX1301

  • LoRaWan1301 — это интерфейсный модуль шлюза SX1301 LoRaWan, выпущенный NiceRF. Его небольшой размер и интерфейс SPI являются основными характеристиками. Модуль использует схему микросхем SX1301, SX1255/SX1257 и разработан на основе официального стандарта Semtech. Встроенный кварцевый генератор TCXO поддерживает различные диапазоны частот 433/470/868/915 МГц, а также можно настроить другие конкретные частоты.
  • Модуль шлюза LoRaWan LoRaWan1301 производится и тестируется строго без использования свинца в соответствии со стандартами RoHS и REACH.
_____________________________________________

Связаться с нами
Документы
Спецификации
Особенности и применение
Блок-схема
Механические размеры

Спецификации

Чип SX1301
Частота 433 МГц, 470 МГц, 868 МГц, 915 МГц
Выходная мощность 250мВт

Особенности и применение

Особенности модуля шлюза LoRaWan SX1301 LoRaWan1301

  • Технология модуля дальнего действия LoRa
  • Полудуплекс
  • Одновременно получать пакеты LoRa
  • Двойной цифровой интерфейс радиопередачи и приема
  • Динамическая адаптация скорости передачи данных (ADR)
  • Мультикоэффициент распространения LoRa
  • Максимум 10 каналов
  • 8 каналов Multi SF LoRa (от SF7 до SF12 с полосой пропускания 125 кГц)
  • 1 канал LoRa (пропускная способность 125/250/500 кГц)
  • 1 канал ФСК

Применение модуля шлюза SX1301 LoRaWan LoRaWan1301

  • Умный город
  • Интеллектуальный учет (счетчик воды, электричества, газа)
  • Сельскохозяйственный мониторинг
  • Контроль орошения
  • Интернет вещей (IoT)
  • М2М
  • Беспроводные датчики
  • Беспроводные системы сигнализации и безопасности

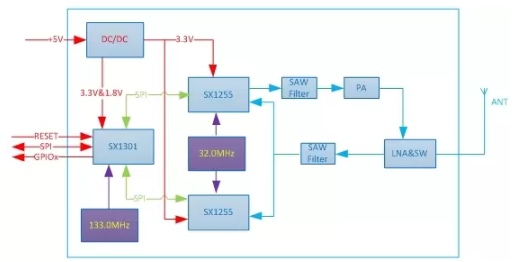

Блок-схема

Механические размеры
